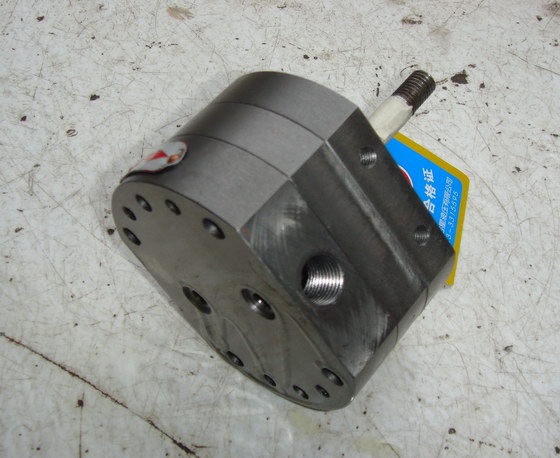

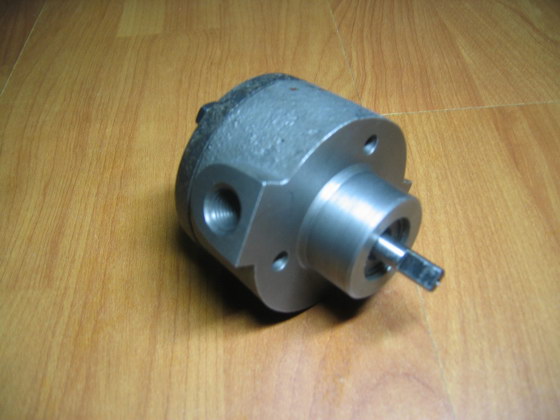

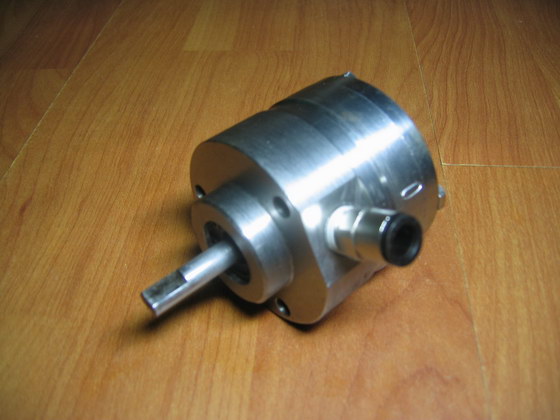

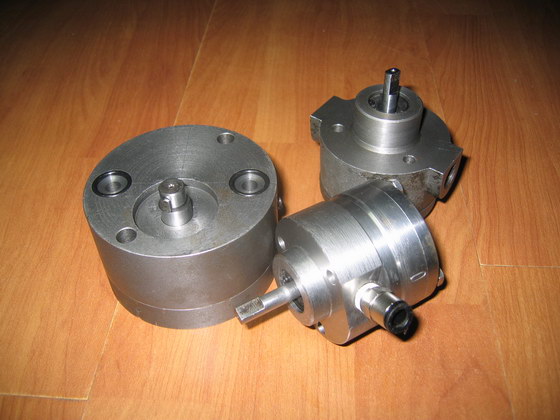

◆ KBBY系列可逆式擺線油泵照片

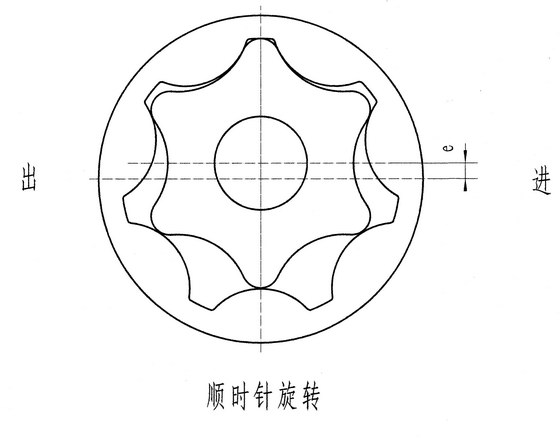

◆ 工 作 原 理
泵內置一種特殊的逆轉圈，作用于擺線特征的偏心，使得轉子的偏心旋轉180度，來達到軸正逆轉泵進出油口方向不改變的目的。 在運轉過程中，由于軸和護圈的磨擦，外轉子的偏心**改變了，從而使得可逆旋轉發生作用。泵的內轉子為主動齒輪，帶動外轉子齒輪相互嚙合，其嚙合線將泵的容腔分為吸油腔和壓油腔。齒嚙合形成的密封容積逐漸增大產生真空吸入油液。齒嚙合形成的****容積逐漸變小壓縮排出油液。經過連續不斷的嚙合達到吸排油目的。
◆ 特 點
KBBY型可逆式擺線油泵（雙向油泵）特別適合作為各種冷凍機、船用設備、機床、鐵路車輛、減速器、一般機械設備等驅動軸需要正逆旋轉，而要求油泵的吸入口和流出口不變工況的潤滑油泵。
◆ 型號含義
例：KBBY34
|
K |
BBY |
34 |
|
可逆式 |
擺線油泵 |
流量34ml/r |
◆ 主要性能參數
|
型 號 |
流 量 |
壓力
MPa |
轉速
r/min |
壓力脈動
MPa |
容積效率
ην% |
功率
kw |
|
L/min |
ml/r |
|
KBBY1 |
1 |
0.7 |
2.5 |
1450 |
±0.15 |
≥80% |
0.21 |
|
KBBY2 |
2 |
1.4 |
|
|
KBBY3 |
3 |
2.0 |
|
|
KBBY4 |
4 |
2.7 |
|
|
KBBY6 |
6 |
4.1 |
0.31 |
|
KBBY10 |
10 |
6.9 |
≥90% |
0.51 |
|
KBBY16 |
16 |
11 |
0.82 |
|
KBBY20 |
20 |
13.8 |
1.02 |
|
KBBY25 |
25 |
17.2 |
1.30 |
|
KBBY32 |
32 |
22 |
1.65 |
|
KBBY40 |
40 |
27.6 |
2.10 |
|
KBBY50 |
50 |
34.5 |
2.60 |
|
KBBY63 |
63 |
43.4 |
3.30 |
|
KBBY80 |
80 |
55.2 |
4.10 |
|
KBBY100 |
100 |
69 |
5.10 |
|
KBBY125 |
125 |
86.2 |
6.50 |
| 注：接口連接安裝尺寸可按用戶要求設計制作。 |
|
